α-LOCK® Clamp Connector
Il Clamp Connector è un'alternativa completamente collaudata alla connessione flangiata convenzionale utilizzata nei settori petrolifero e del gas, petrolchimico e della produzione di energia. Prodotte in una gamma completa di dimensioni e materiali, offrono versatilità, compattezza, risparmio di peso e di costo nel collegamento semipermanente di due tubazioni/componente del settore. Il Clamp Connector è progettato secondo le normative ASME VIII Div1/2 per soddisfare le classi di pressione previste dalle ANSI B 16.5/API6A [fino a 10000 psi] e sono conformi anche ad altri codici di progettazione internazionali riconosciuti.
Descrizione del giunto α-LOCK®
La connessione α-LOCK® è progettata per offrire la massima affidabilità anche nelle condizioni operative più critiche. La flessibilità dell'anello di tenuta consente l’energizzazione della guarnizione grazie all’immagazzinamento dell’energia elastica durante la fase di serraggio dei tiranti. Ciò rende il giunto adatto ad essere utilizzato in impianti che richiedono un'elevata integrità delle guarnizioni in condizioni corrosive/erosive e in condizioni cicliche di pressione/temperatura severe.

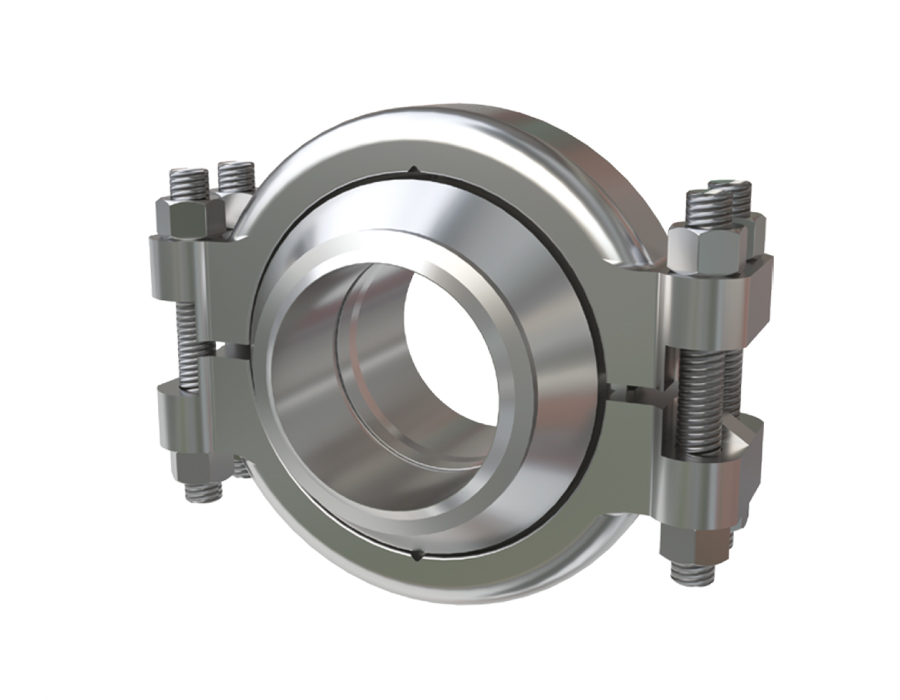

Il connettore base α-LOCK® è di seguito rappresentato ed è composto da:
- due hub
- set di clamp
- un anello di tenuta autoenergizzante (guarnizione)
- quattro tiranti
- otto dadi sferici
